1、項目概述

2、建設原則

3、設計依據

• GA/T75-1994    《安全防范工程程序與要求》
• GA/T74-2000    《安全防范系統通用圖形符號》
• GB50348-2004   《安全防范工程技術規范》
• GB/T32581-2016  《入侵和緊急報警系統技術要求》
• GB/T7946-2015  《脈沖電子圍欄及其安裝和安全運行》
• 招標文件

4、系統設計方案

 4.1 系統技術指標

1. 周界圍墻電子圍欄的安裝避免出現盲區和死角，防區劃分有利于報警時準確定位，且不大于70m，并設置為不可撤防模式；
2. 防盜報警控制器能接收入侵探測器和緊急報警裝置發出的報警及故障信號，具有布防和撤防、不可撤防模式、外出與進入延遲的設置和編程，以及自檢、防破壞、聲光報警、報警記錄與儲存、打印輸出、密碼操作保護等功能；
3. 入侵探測器啟動攝像機的報警/視頻安防監控聯動系統，可設置與探測同步的照明裝置，有報警信號時，系統能立即自動將報警區域的視頻安防監控圖像顯示在監視器上，并同步錄像；
4. 入侵報警系統報警響應時間不大于2s，以公共電話網傳輸時報警響應時間不大于20s；
5. 報警器安裝在無人看守的場所其報警聲壓不小于100dB（A），報警持續時間不小于20min，并可調整持續時間；
6. 入侵報警系統布防、撤防、報警、故障等信息的存儲不少于30天；
7. 入侵報警系統的備用電源應滿足8h正常工作；

4.2 系統結構設置

1. 前端設備設置

2. 傳輸方式設置

3. 總控中心設置

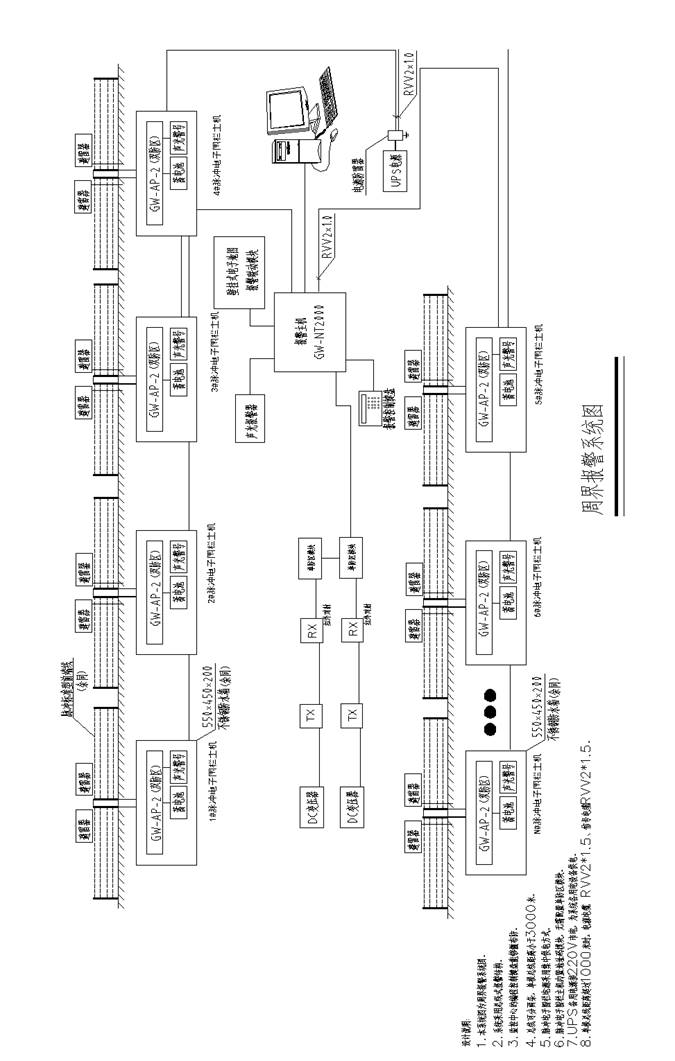

4.3 系統結構圖

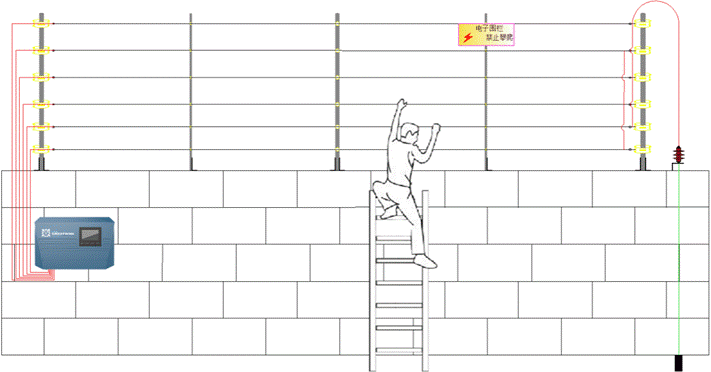

4.4 系統原理圖

• 短路報警




• 斷路報警


紅外對射探測器工作原理如下 ：



5、主要設備參數

5.1 脈沖式電子圍欄GW-AP-2

5.2 三光束紅外對射ABE-100

• 3組同軸非球面雙焦距精密光學聚焦鏡；
• 有線、總線兼容；
• 動態頻率分析，智能報警聯動；
• 收發同步顯示，智能雨霧識別；
• 狀態實時報告，發射功率智能調節；
• 兩組獨立步進式精密微調；
• 專利的平衡檢測，獨特的數字濾波；
• 無需開外殼即可調整光軸。

5.3報警通信控制主機GW-NT2000

• 通過局域網(TCP/IP)可實現與中心計算機連接,支持兩個中心管理；
• 可任意設定多個功能防區；
• 可任意編程為多種防區類型，配合各種探測器對周界、室內進行全方位防范；
• 設備、防區名稱漢字任意更改，電腦配置，每個設備、防區最多支持7個漢字；
• 有3個密碼權限,包括管理、編程、操作 ；
• 通過鍵盤密碼、遙控器、中心計算機、電話進行撤/布防；
• 通過管理員密碼撤布防,同時對所有鍵盤進行撤布防；對主鍵盤(鍵盤地址位0，掛接在鍵盤總線上)的撤布防，通過編程跟隨設置，可以讓其中一個從鍵盤或所有從鍵盤同時布撤防；
• 通過主鍵盤對單個分區、防區進行布撤防；
• 通過主鍵盤對聯動設備單個或全部進行操作；
• 通過電腦進行編程和配置。可遠程配置好，文件發送，就地寫入主機，讓編程和服務更為簡單、有效；
• 20秒左右的語音報警支持，用戶可通過電腦寫入電話報警時的提示音，就地也可以接功放輸出。

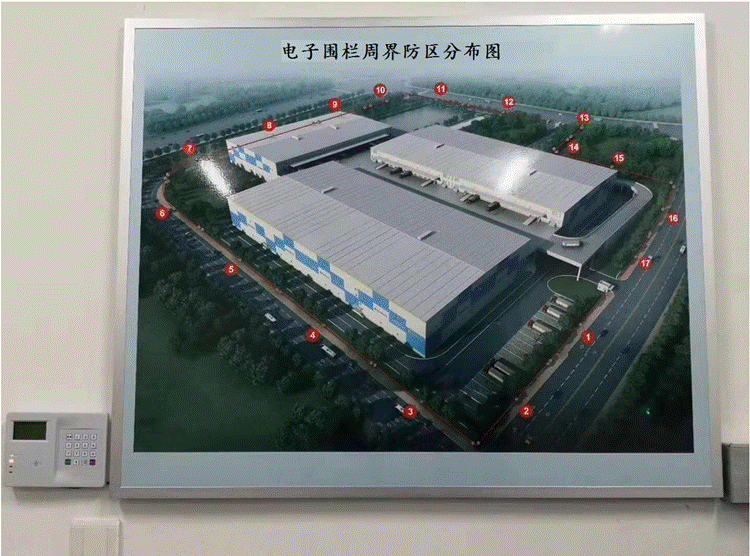

同時可配備電子地圖壁掛模型:


電子地圖配合聯動模塊使用，適用于周界報警顯示，能清楚標示主要建筑平面位置及各設防點位置和編號，不會磨損，并能顯示系統運行、防區報警、正常和故障等狀態，同時在顯示屏上顯著位置標注公司名稱，聯系電話，聯系人和保修期限。
系統工作狀態燈：通過 LED 燈能實時顯示系統工作狀態（布、撤防）。
防區指示燈：當有報警信號發生時能及時顯示報警區域位置,便于安保人員巡查。
